- 和形 鉄骨：J形56
和形 鉄骨：J形56

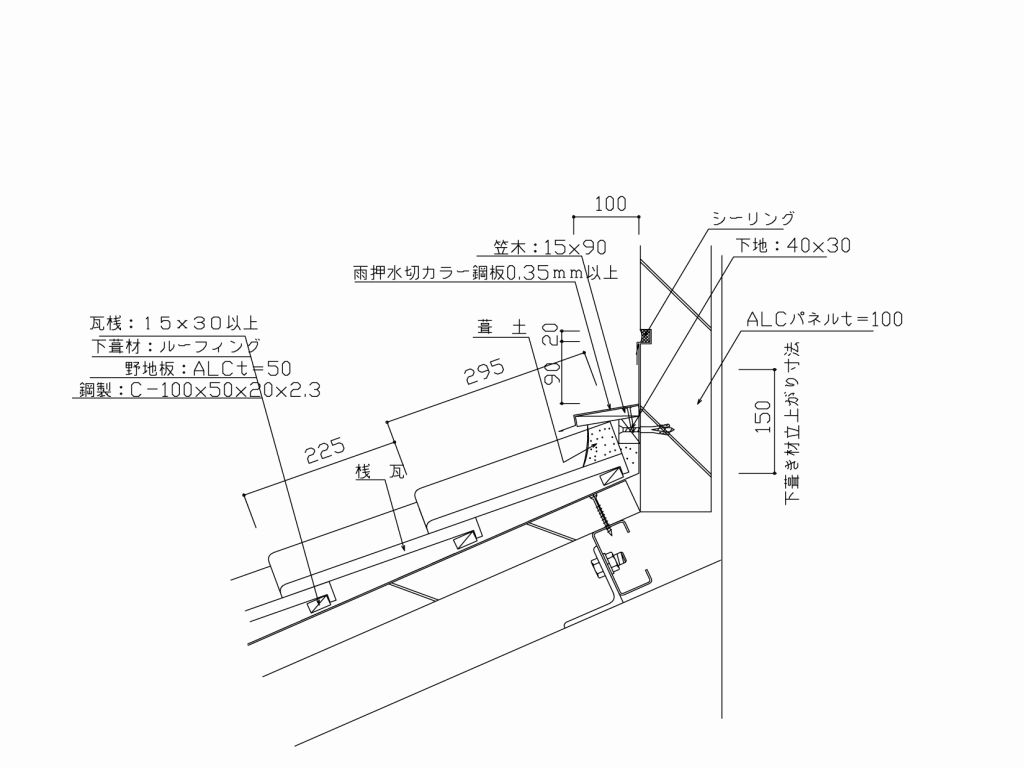

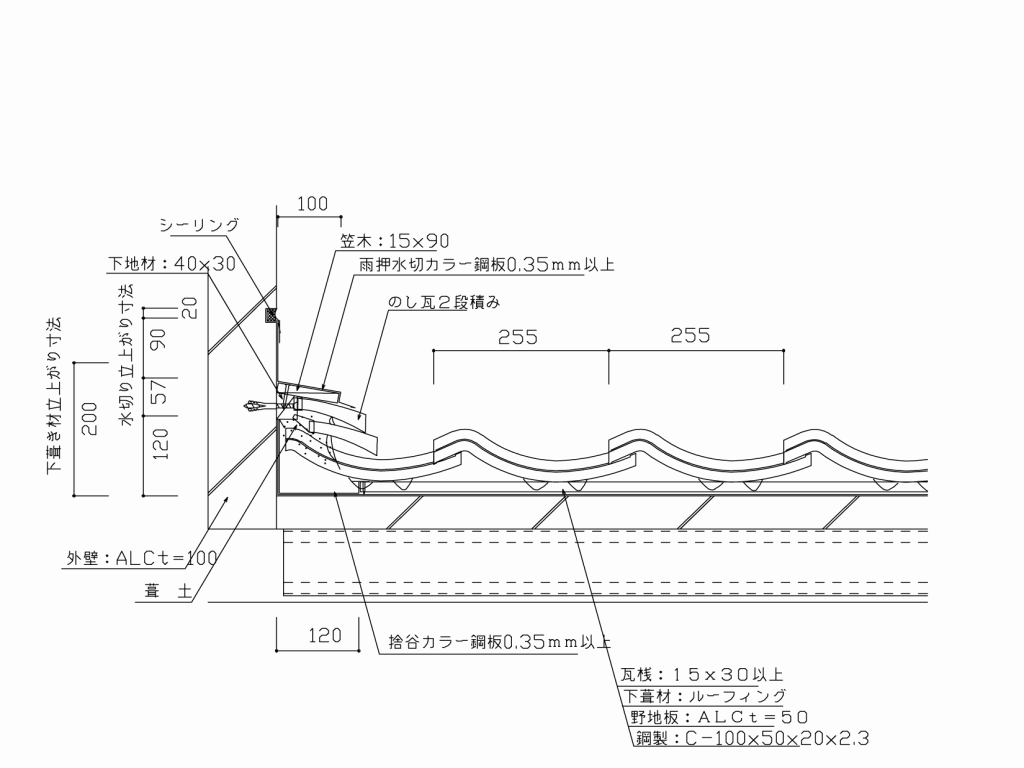

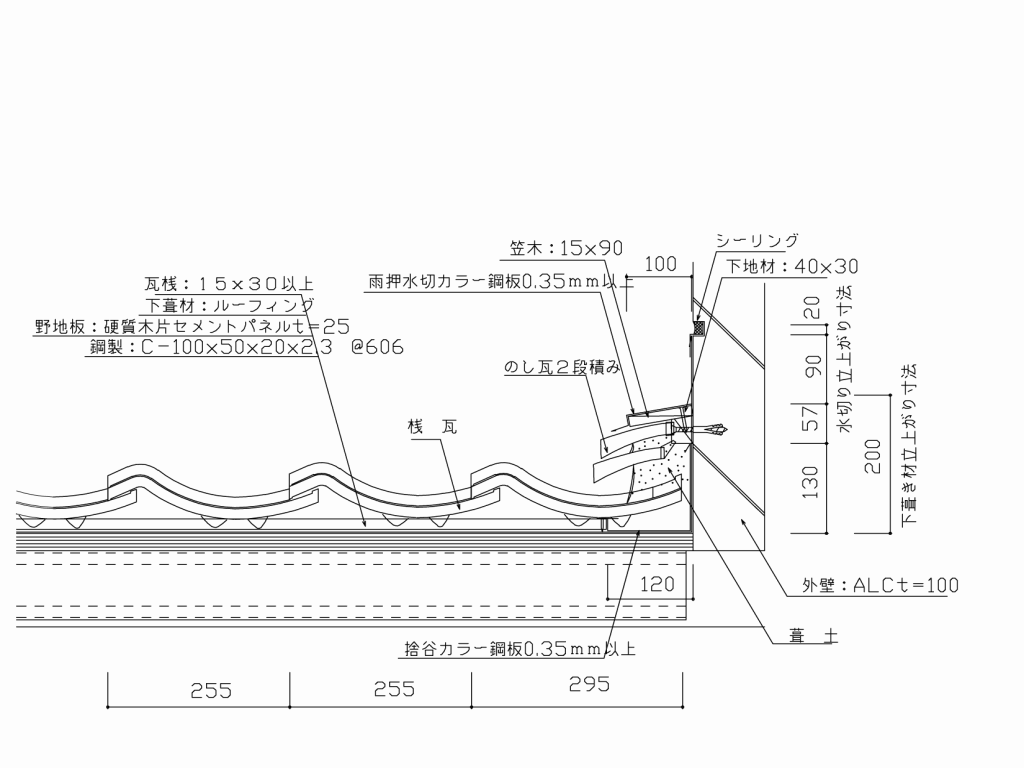

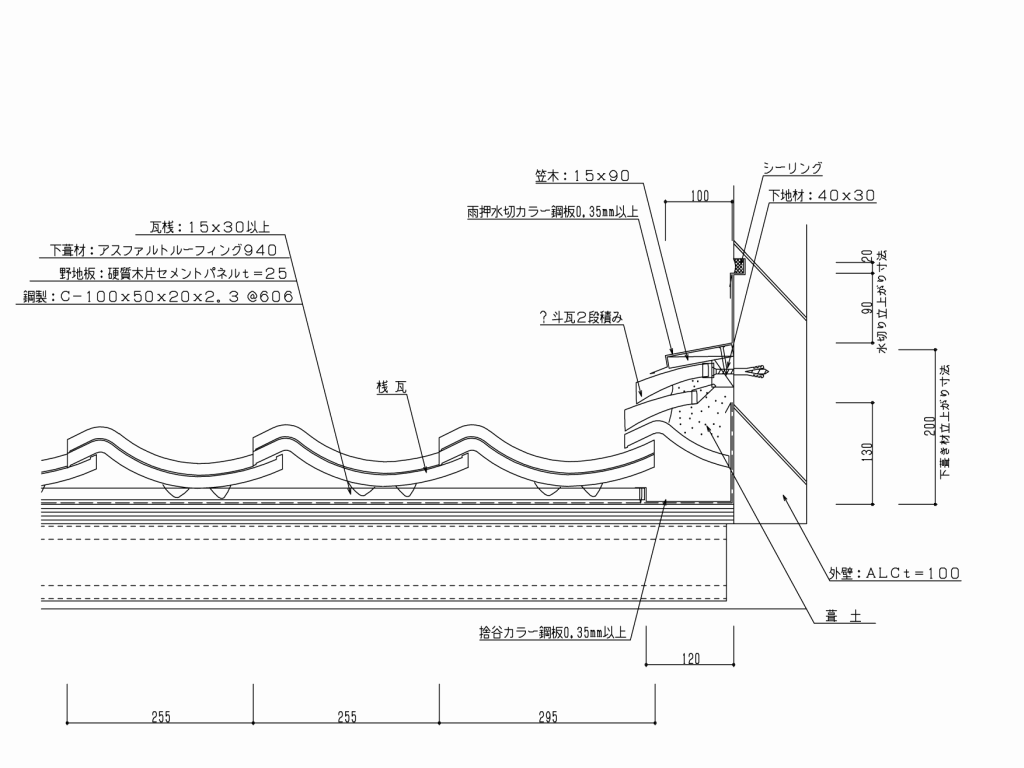

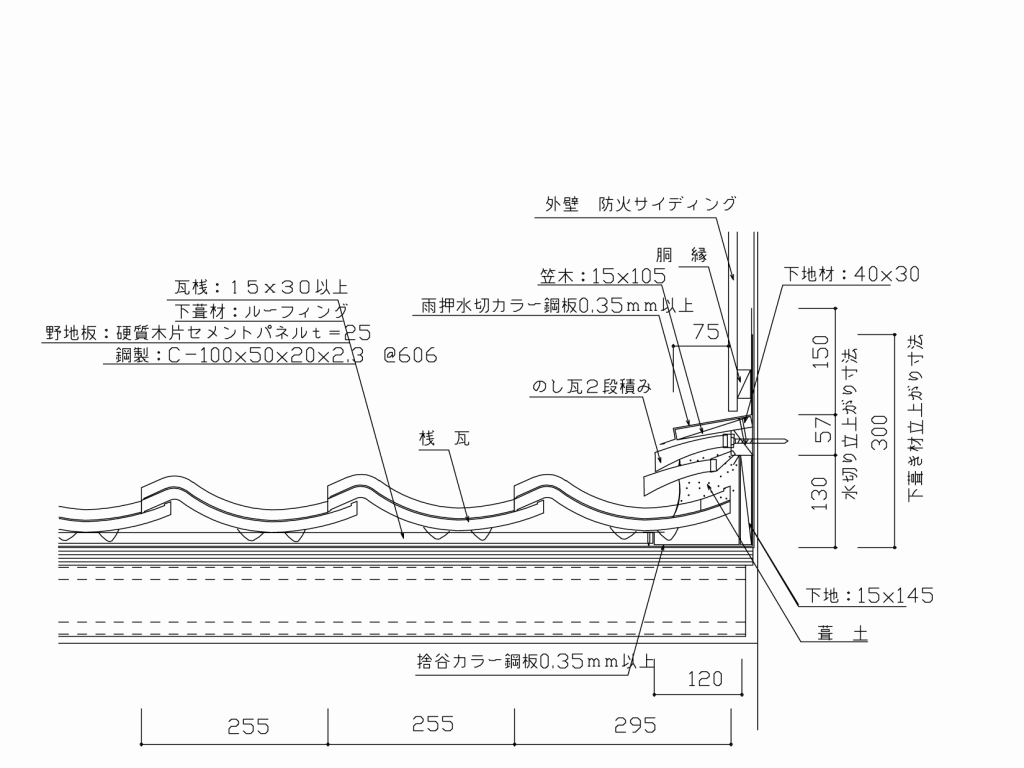

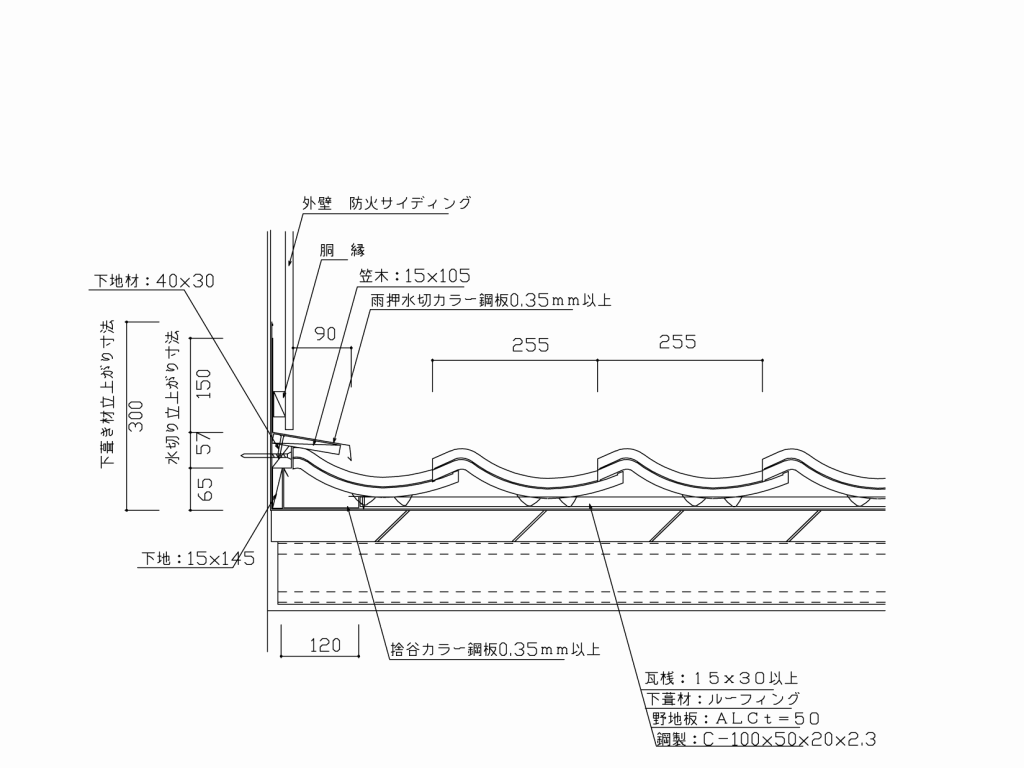

壁際1 |
壁際2 |
壁際3 |
|---|---|---|
|
|
|
|
|
|
壁際4 |
壁際5 |
壁際6 |
|
|
|
|
|
|
壁際7 |

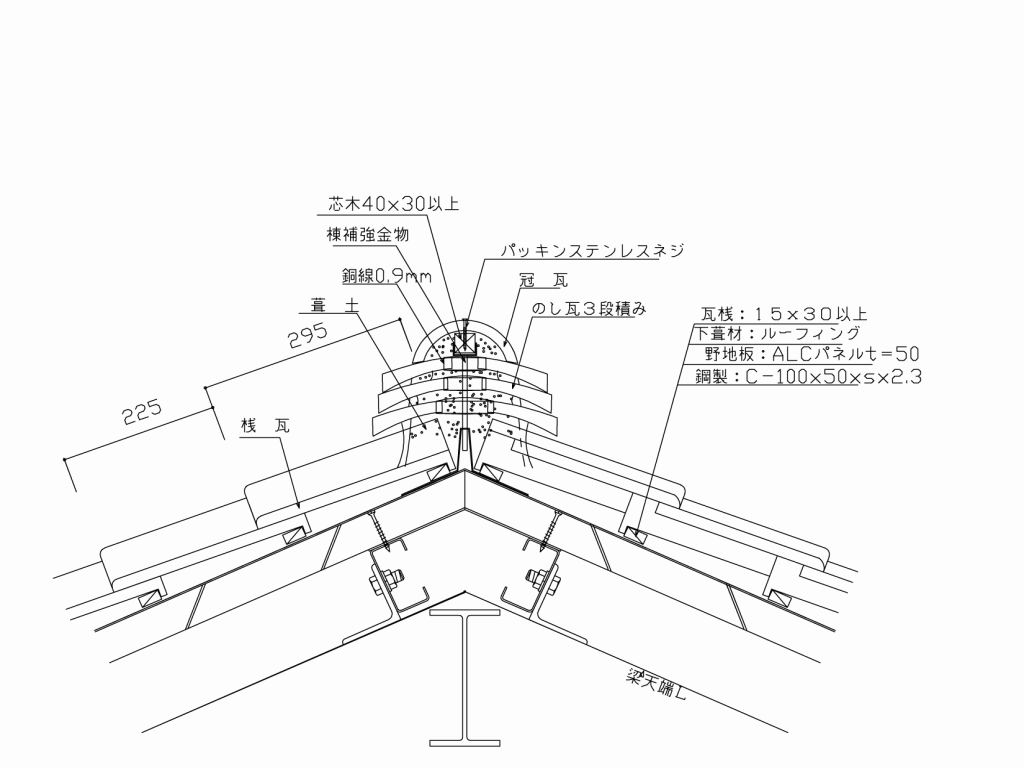

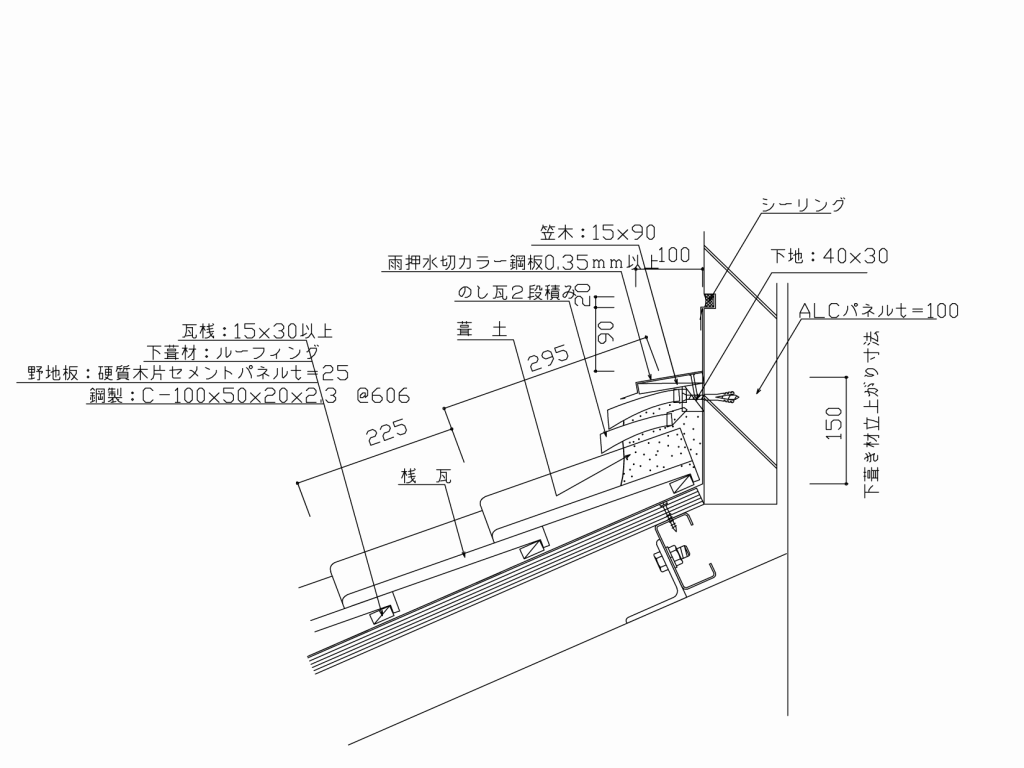

棟1 |

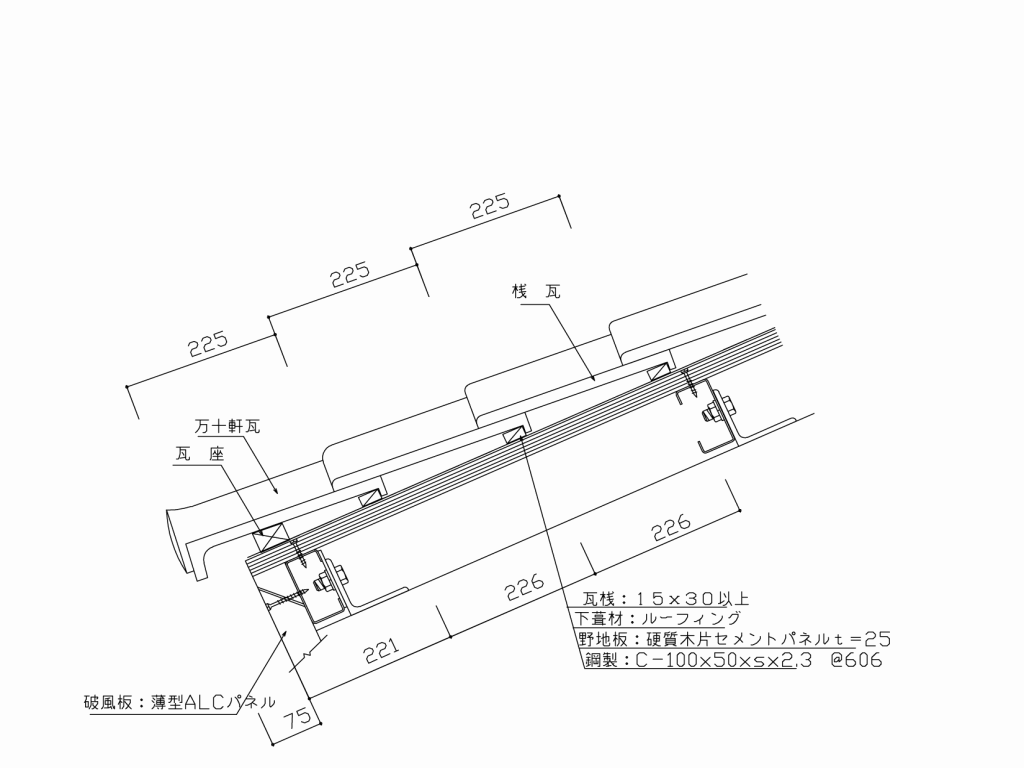

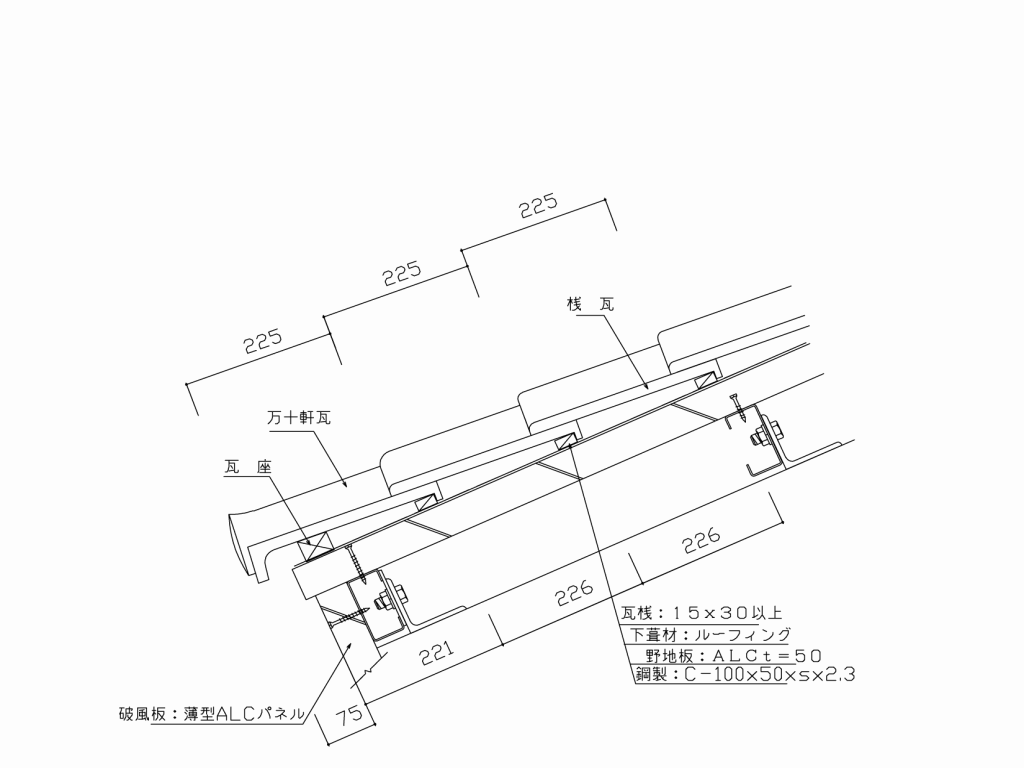

軒1 |
|
|
|
|
|
|

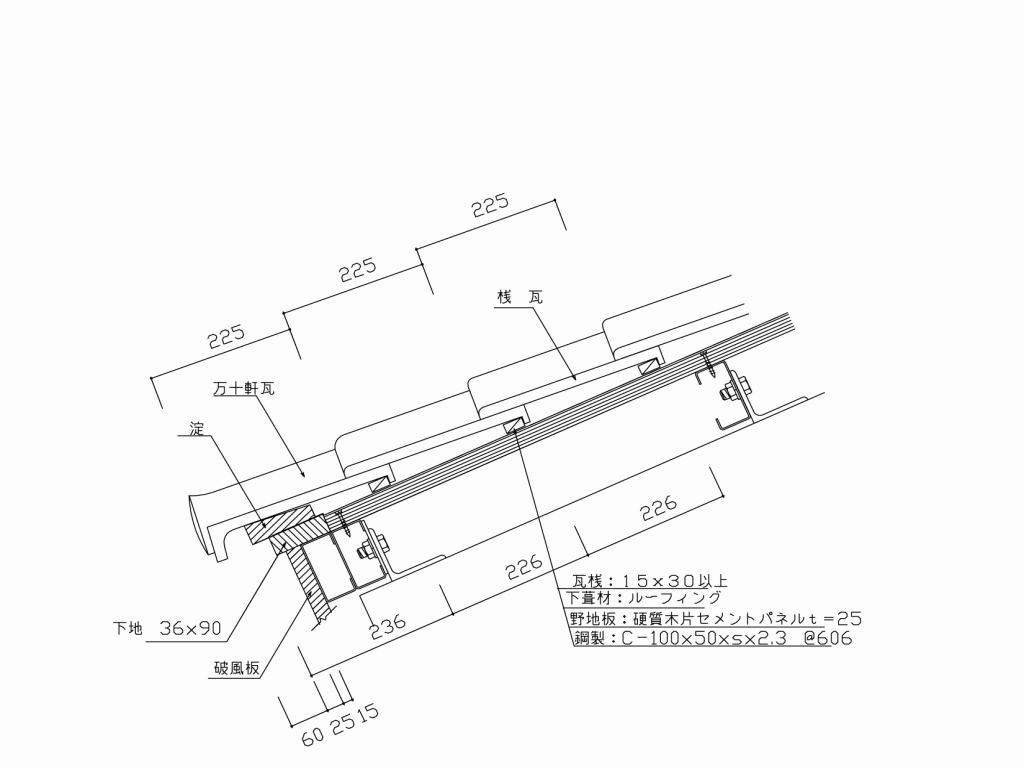

軒2 |
軒3 |

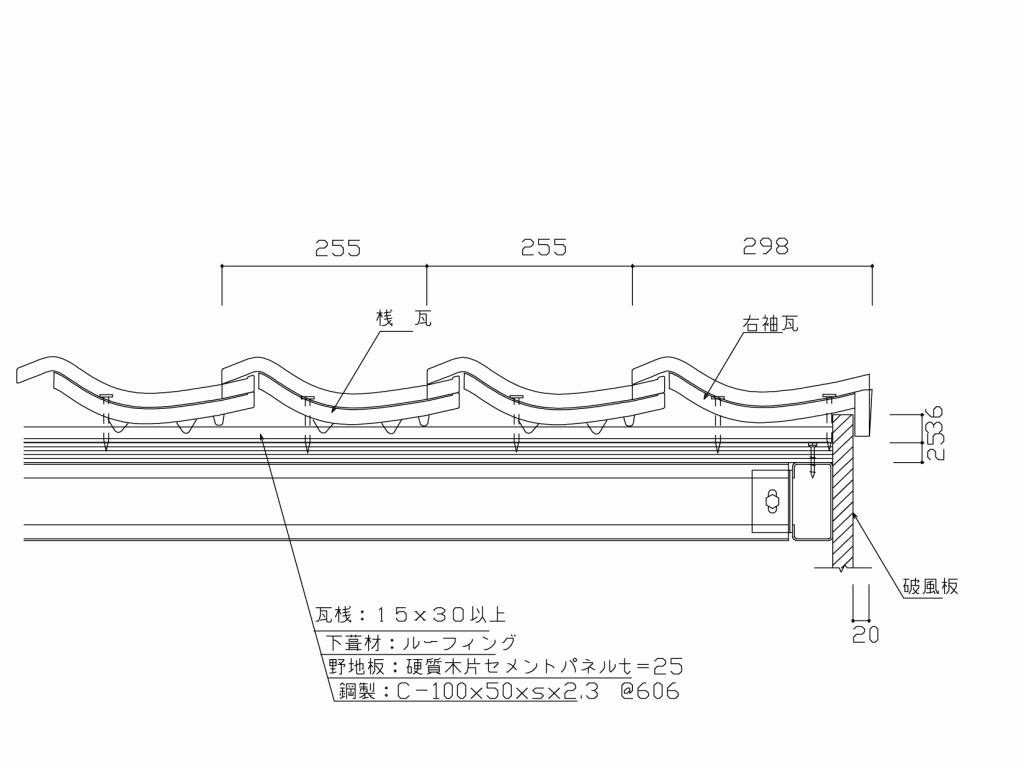

右袖1 |
|
|
|
|
|
|

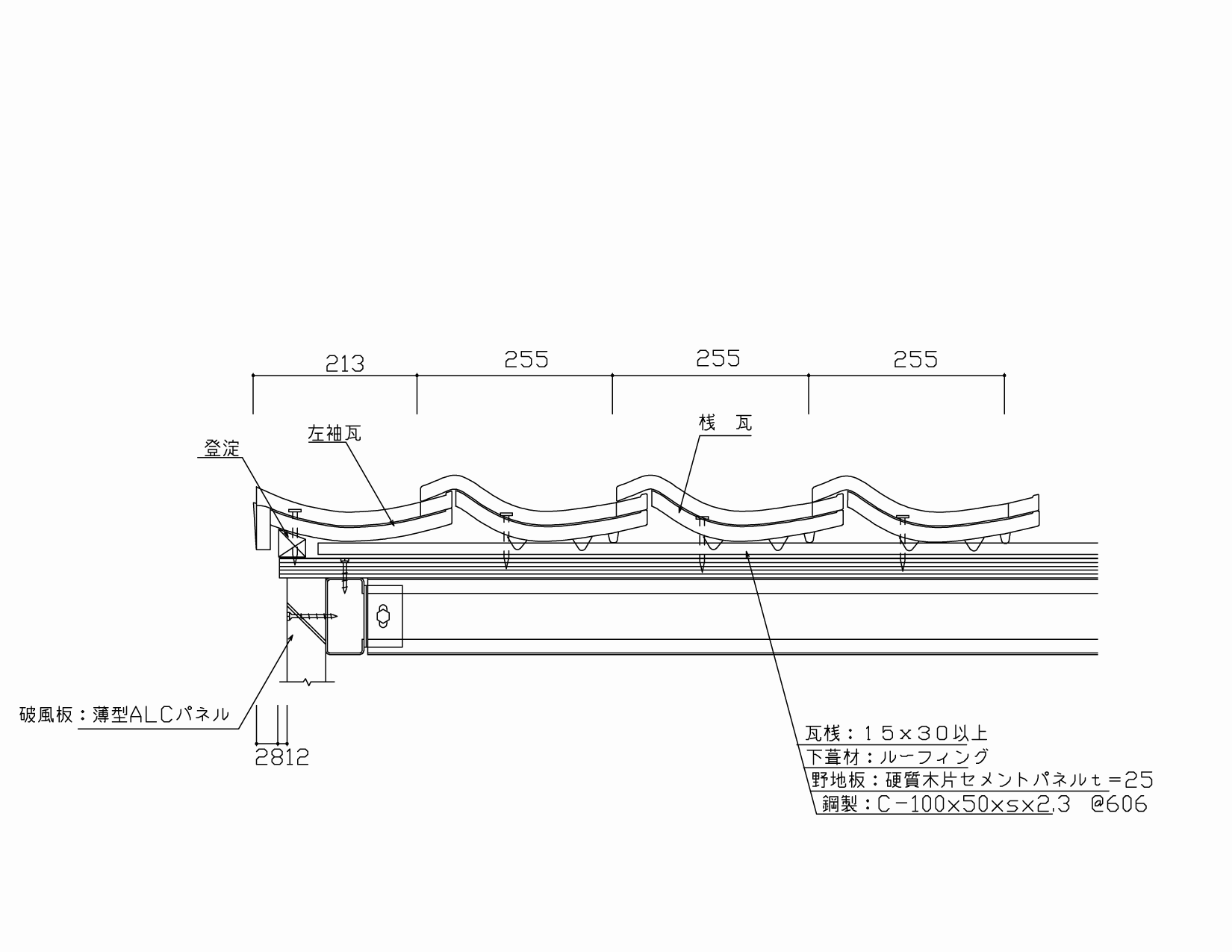

左袖1 |
左袖2 |

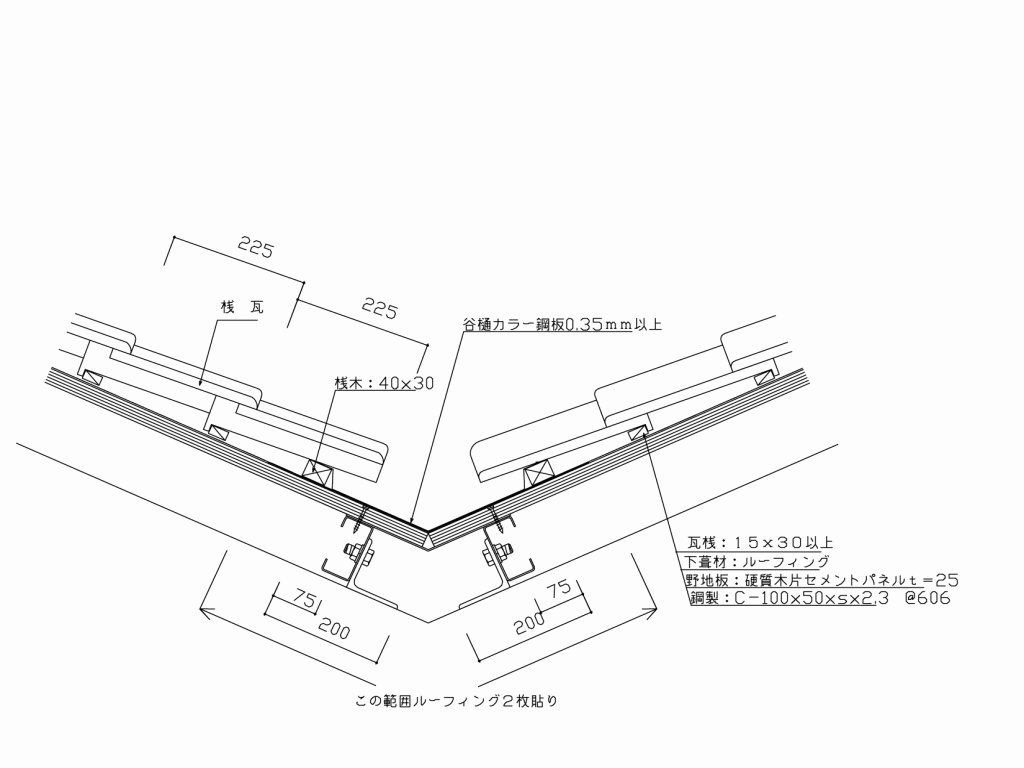

谷1 |
|
|
|
|
|
|
壁際1 |
壁際2 |
|---|---|
|
|
|
|
|
|
壁際3 |
壁際4 |
|
|
|
|
|
|
壁際5 |
壁際6 |
|
|
|
|
|
|
壁際7 |
棟1 |
|
|
|
|
|
|
軒1 |
軒2 |
|
|
|
|
|
|
軒3 |
右袖1 |
|
|
|
|
|
|
左袖1 |
左袖2 |
|
|
|
|
|
|
谷1 |
|
|
|
|
|
|
