- 和形 鉄骨：J形53A
和形 鉄骨：J形53A

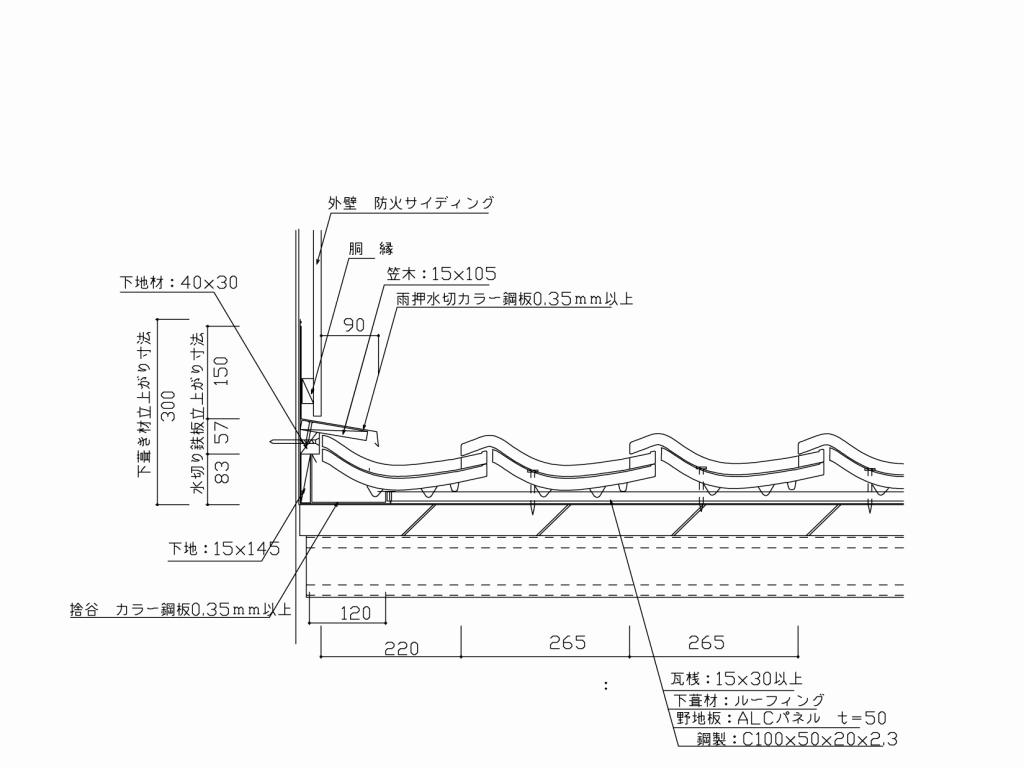

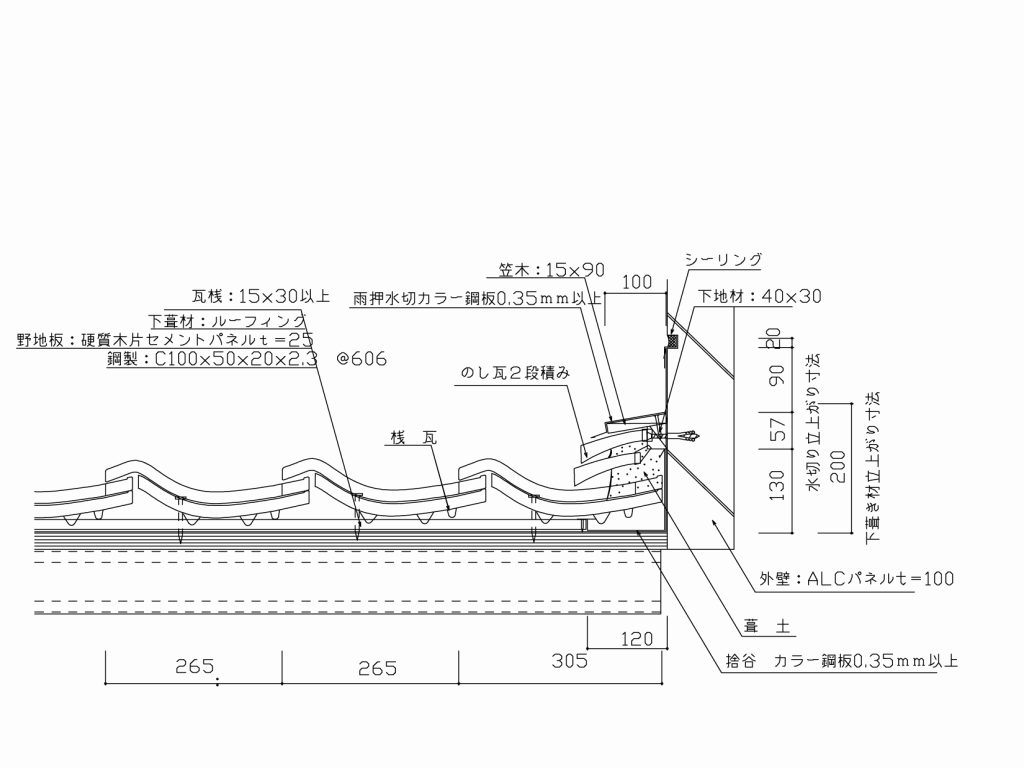

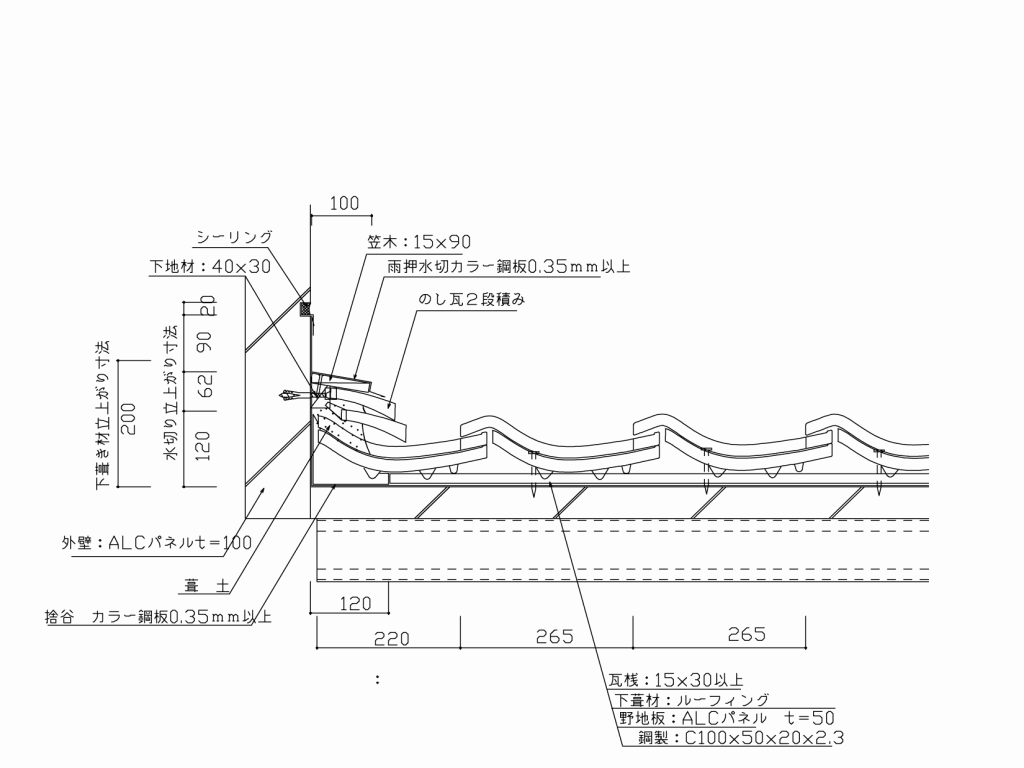

壁際1 |
壁際2 |
壁際3 |
|---|---|---|
|
|
|
|
|
|
壁際4 |
壁際5 |
壁際6 |
|
|
|
|
|
|
壁際7 |

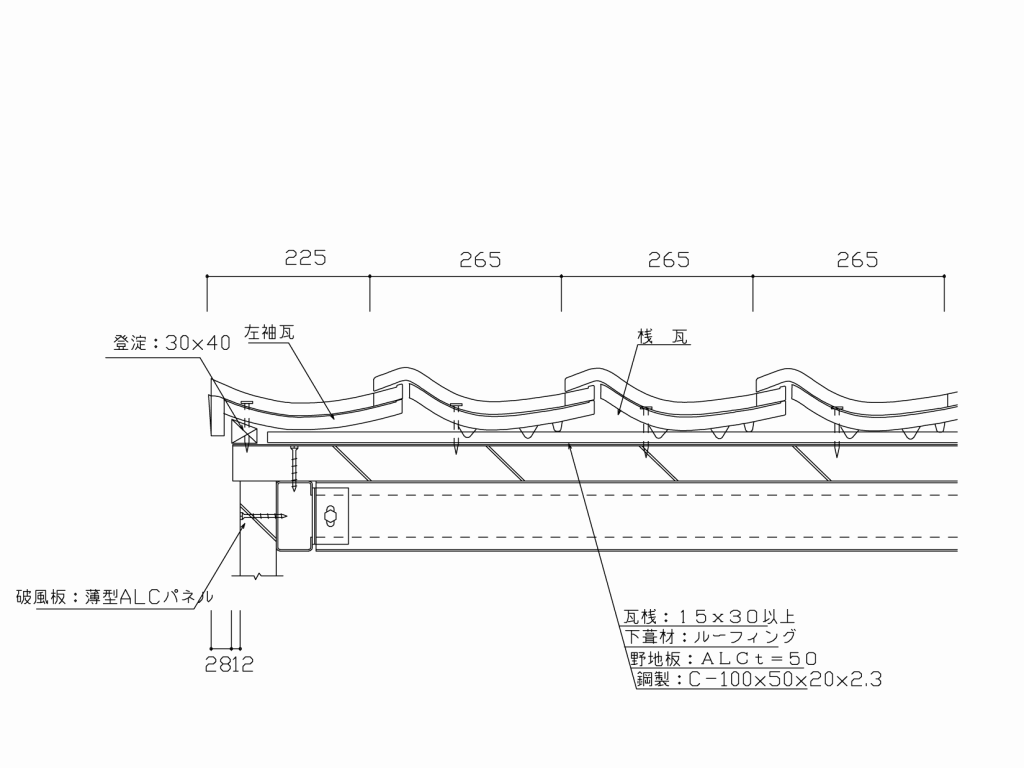

左袖1 |
左袖2 |
|
|
|
|
|
|

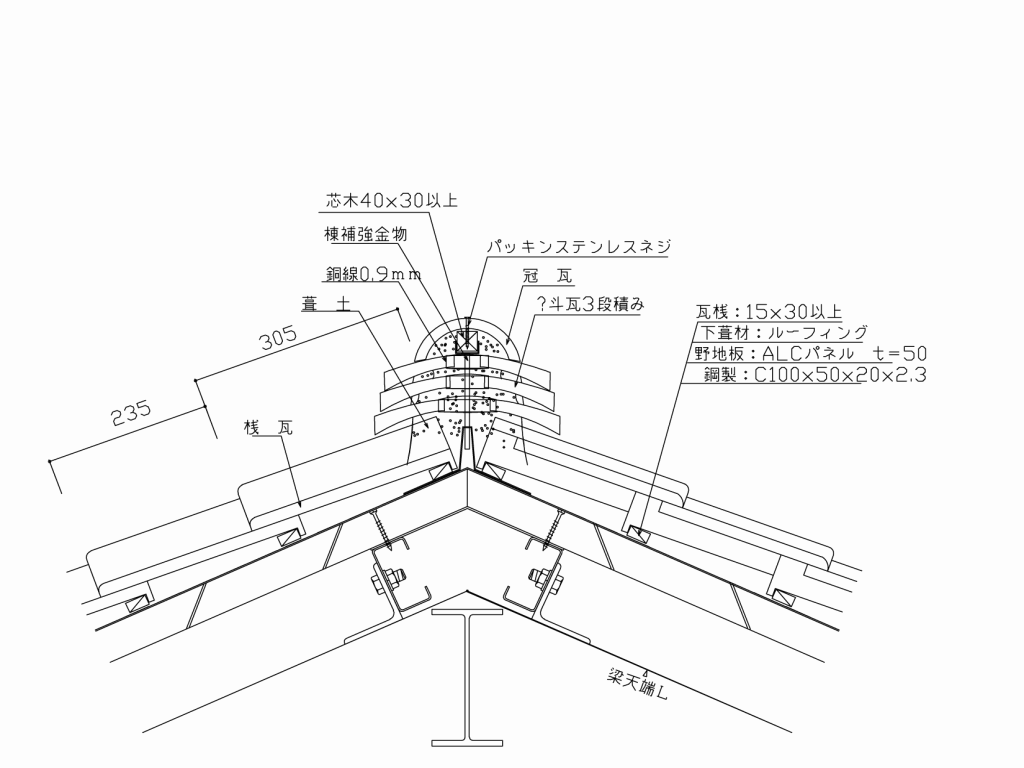

棟1 |
軒1 |
軒2 |
|
|
|
|
|
|
軒3 |
右袖1 |

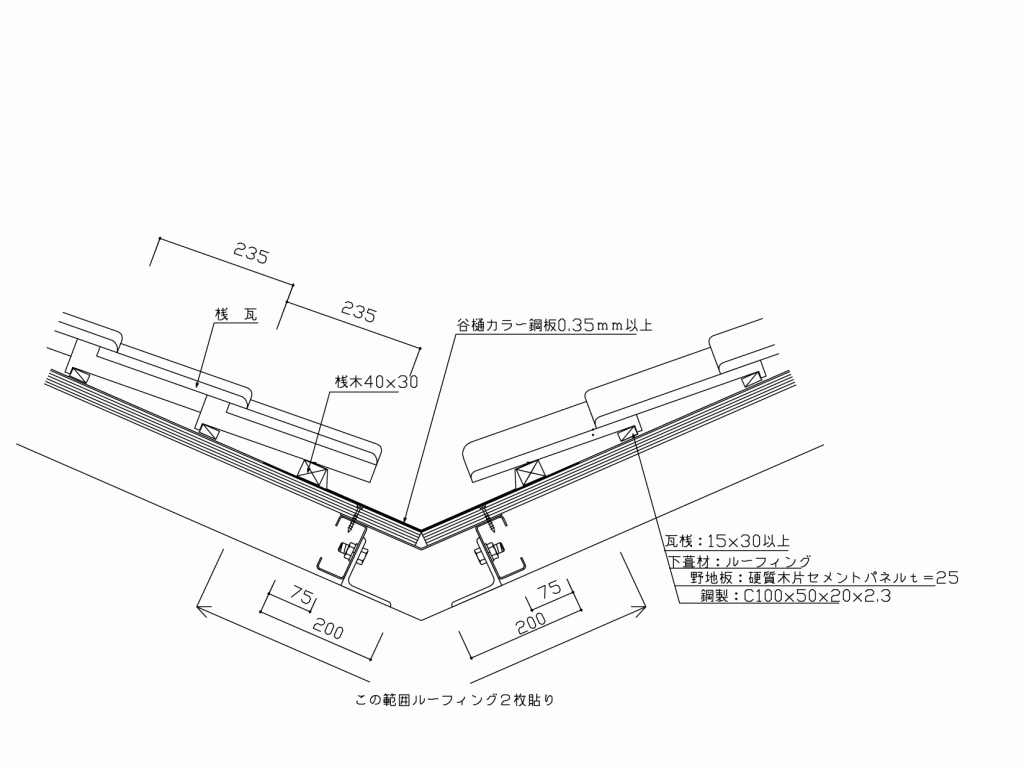

谷1 |
|
|
|
|
|
|
壁際1 |
壁際2 |
|---|---|
|
|
|
|
|
|
壁際3 |
壁際4 |
|
|
|
|
|
|
壁際5 |
壁際6 |
|
|
|
|
|
|
壁際7 |
左袖1 |
|
|
|
|
|
|
左袖2 |
棟1 |
|
|
|
|
|
|
軒1 |
軒2 |
|
|
|
|
|
|
軒3 |
右袖1 |
|
|
|
|
|
|
谷1 |
|
|
|
|
|
|
